一、礦井管理系統的概述

礦井事故的頻繁發生，使國家對礦井安全的要求也越來越高，然而井下工作普遍存在入井人員管理困難，井上人員難以及時掌握井下人員的動態分布及作業情況，尤其是一些關鍵崗位監管失控會帶來嚴重安全隱患，一旦事故發生，由于缺乏精準的井下信息，使得對井下人員的搶救、搶險救災、安全救護的工作難度加大。為了預防安全隱患，英澤電子推出FC-R55M、FC-R10M、FC-R05M礦井管理系統，該系統將為礦井的人員考勤、人員定位和人為事故預防管理起非常重要的作用。

本系統主要實現礦井下的定位數據管理、考勤報表、人員統計等，達到實時監控礦井作業人員的活動情況。方便用戶操作，達到井工作人員也能實時了解礦井下安全情況；在軟件中設置了用戶權限，系統管理員可隨時添加/刪除用戶，分配權限。不同權限的用戶所允許使用的功能不同，這樣既便于管理用戶，又保證了系統的安全。

 礦井管理系統按照“統一發卡、統一裝備、統一管理”和“一人一卡”的原則對上崗人員進行管理，實現井下作業人員和重要設備的實時定位和記錄。

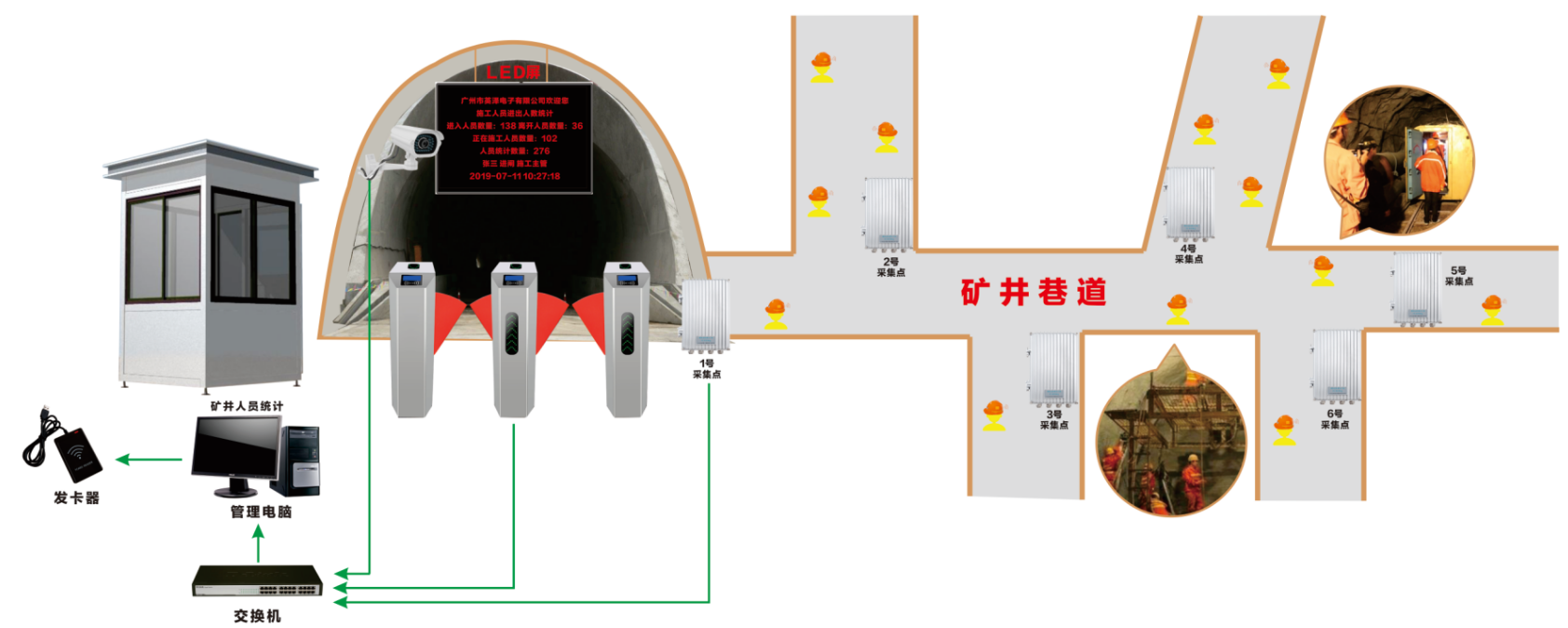

二、礦井管理系統工作原理

礦井出入統計門禁系統主要用于礦井、隧道施工、化工工廠、建筑工地、核電基地、野戰部隊等場所。該系統的礦井卡可固定于礦井人員穿戴的安全帽上，或隨身攜帶，或放置于車輛上，通過遠距離讀卡器自動識別卡號，可將它們所處的位置和最新記錄信息上傳至控制系統。礦井管理系統的硬件主要包括門禁控制器、安全帽礦井卡或2.4G遠距離卡、礦井遠距離讀卡器、電源、閘機和管理軟件組成，礦井卡用于上傳攜帶者對應的人員卡號編號，而礦井遠距離讀卡器主要用于記錄讀卡信息并將數據上傳至控制系統。

礦井管理系統是集人員考勤管理、井下作業人員定位、統計人數等管理功能于一體的數據庫應用系統，功能強大，操作方便。

三、礦井管理系統主要功能介紹

1、人員定位

當想查詢某人員在井下活動過哪些地方、最后在何處時，可在軟件上編輯該人員姓名或者卡號，進行查詢，數據會顯示出在哪個區域待過，最后出現在何處。

2、LED屏聯動控制

礦井管理系統在出入口處接入LED顯示屏。當人員通過2.4G卡感應時，可實時的顯示通過人員姓名、工號，進場時間等，同時還可以顯示場內總?cè)藬?shù)、離開人數、礦井下還剩余人數。當感應到無卡狀態時，可設置在空閑時間，便可在LED屏幕上顯示歡迎詞、注意事項、施工進度等信息，顯示內容可自定義。

3、區域人數統計

      礦井管理系統具有詳細的人員統計功能，系統會實時統計分析出每一個區域在場人員數據，快速生成在場持卡人員名單，顯示持卡人員進場時的照片。一旦出現事故，可方便第一時間掌握第一手資料，便于管理人員查找異常進出人員，及時準確的發現異常情況。

4、非法卡報警提示功能

礦井管理系統具有非合法卡感應報警功能，對于沒有授權過的卡或黑名單的卡等刷卡，系統會發出聲光來提示報警，同時管理中心軟件也會實時彈出報警信息，所有報警信息都會保存，方便以后查詢調用。

5、支持考勤功能

   礦井管理系統每天都能夠?qū)崟r的查詢當天、當月、或指定任意時段的考勤記錄及考勤統計分析報表，并能輸出打印。管理人員能隨時查閱，當天、當月或指定任意時段內，哪些人遲到、早退、曠工等情況，均有詳細的日報表、月報表功能。

6、電子地圖功能

現場所有視頻攝像與通道設備，都能在電子地圖上進行綜合體現，能實時查看現場哪個通道有什么人員出入，保安人員能在電子地圖上，方便查看現場任意地點的攝像機圖像。如有非法人員進行，電子地圖顯示報警信息，并能立即彈出現場視頻。

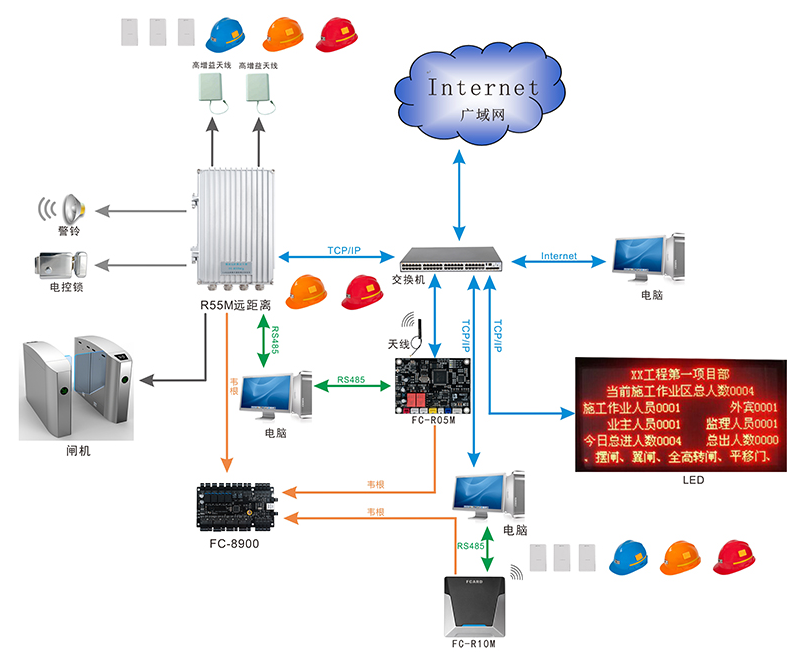

四、礦井管理系統的組成及應用

系統主要軟硬件包括：門禁控制器、閘機、遠距離讀卡器、電源、有源卡（2.4G）/安全帽、發卡器、管理軟件。2.4G有源卡技術具有能一次性讀取多個標簽、穿透性強、可多次讀寫、數據的記憶容量大、抗干擾能力強、主動發射信號、使用方便，可靠性和壽命高等特點。

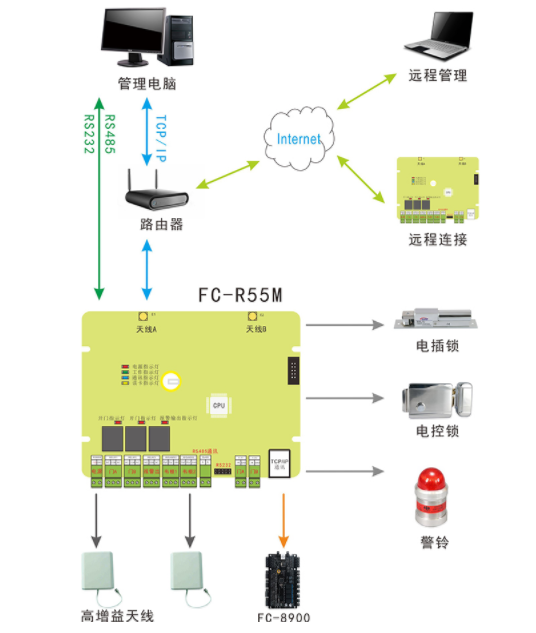

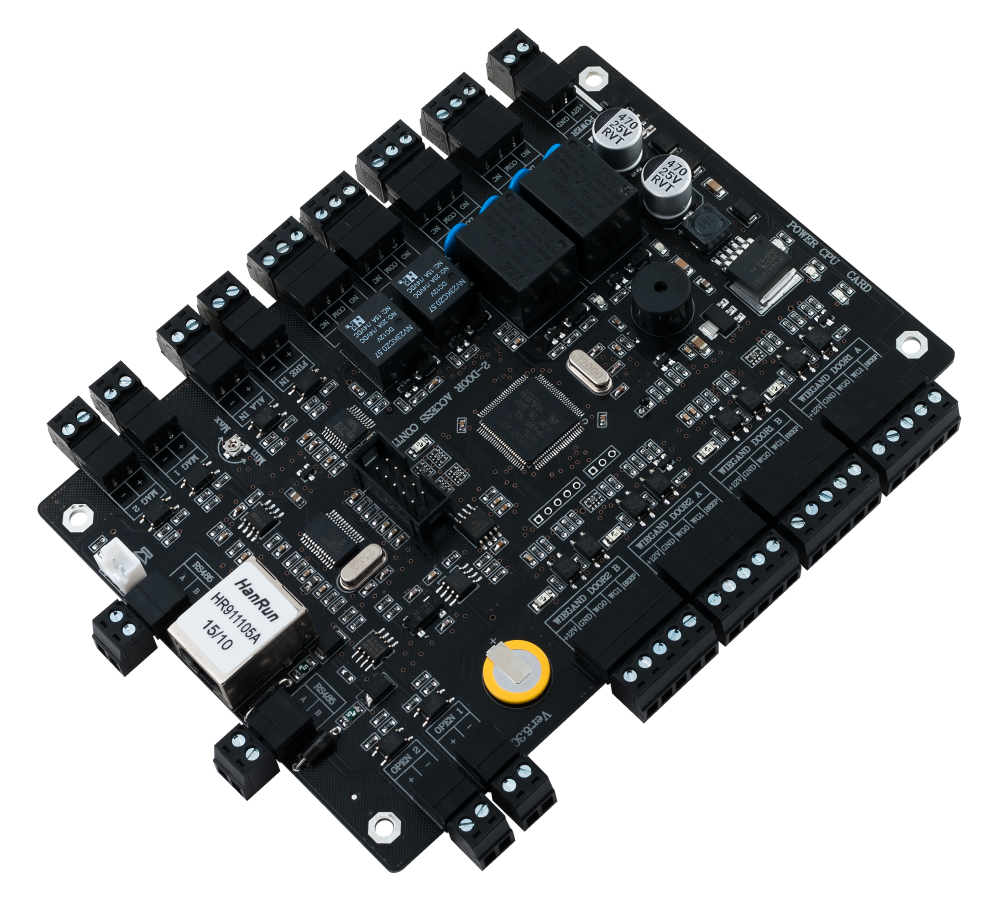

1、門禁控制器

存儲感應卡權限和刷卡記錄，并處理所有讀卡器上傳信號，負責和計算機通訊和其他數據存儲器協調，配合管理軟件的智能處理中心。

可管理2個門；支持兩組2.6萬用戶數據；10萬筆事件記錄；提供2組7A門鎖繼電器輸出；2組門磁；2組出門開關；4組WG26、34讀卡器接口；1組TCP/IP通信口。電壓電流DC12V <350mA。尺寸：160 × 110 × 20mm

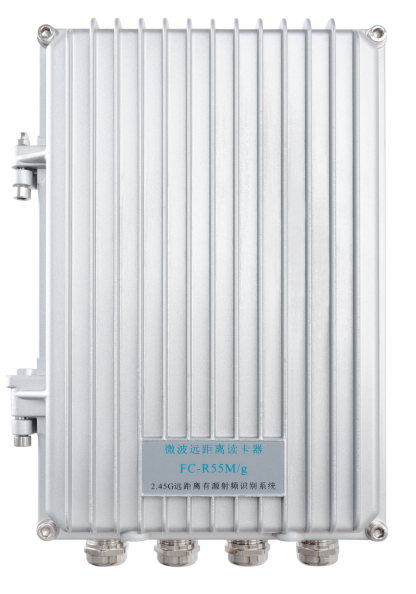

2、遠距離讀卡器

遠距離讀卡器的組成主要包括：無線接收單元、數據處理模塊、直流穩壓電源、天線。

工作電壓：DC12V

工作電流：<500mA

工作溫度：-0℃ - +65℃

工作濕度：10%-90%

地感控制：支持

工作頻率：2.4GHz

讀卡速度：0.5s-60s

讀卡類型：FC-L2.4兼容格式藍牙卡

通信方式：RS485：1組、 TCP/IP：1組

Wiegand26/34讀卡器：2組

讀卡距離：近（0-8米）、中（0-20米）、遠（0-120米）三種模式可選

讀卡能力：1000張/秒（純讀卡器模式）、20張/秒（門禁一體機模式），60時速內不減速刷卡。

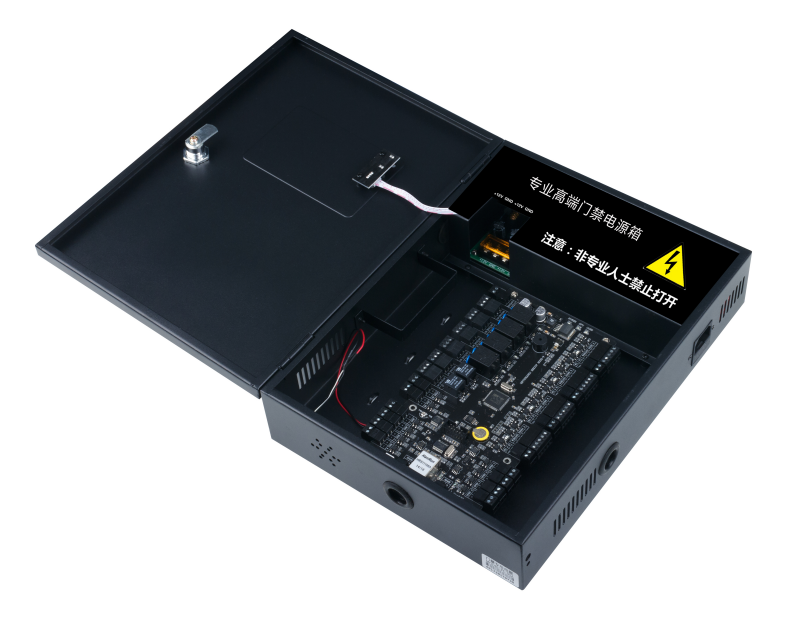

3、門禁電源

專用豪華機箱、內置專用電源與保護蓋，支持AC220V輸入，DC12V3.5A輸出，自帶保險電路。

4、2.4G有源卡（安全帽）

遠距離卡內置一組紐扣電池（可更換），電池壽命1至8年。

工作電壓：DC3.3V(內置鋰離子電池供電)

平均工作電流：<20uA

工作溫度：-25℃至75℃

工作濕度：10%-90%

工作頻率：2.4GHz

讀卡能力：1000張/秒，60時速內不減速可正常讀卡

讀卡速度：0.5s-60s可設

通信間隔：0.5s-60s可設

讀卡距離：近（0-30米）、中（0-80米）、遠（0-180米）三種模式可選

通信方式：RS485：1組、TCP/IP：1組、Weigand26/34讀卡器：2組

卡外觀尺寸：長85mm×寬55mm×高5mm

礦井卡外殼顏色：白色外殼

礦井卡外殼材料：ABS

礦井卡電池壽命：2年（卡片發送周期為0.5秒）至10年(卡片發送周期為30秒)

工作電壓：DC3.3V(自帶一節2032紐扣電池供電)

平均工作電流：<10uA

工作溫度：-25℃至75℃

工作濕度：10%-90%

工作頻率：2.4GHz

讀卡能力：1000張/秒，60時速內不減速可正常讀卡

讀卡速度：0.5s-60s可設

通信間隔：0.5s-60s可設

讀卡距離：近（0-5米）、中（0-20米）、遠（0-60米）三種模式可選

通信方式：RS485：1組、TCP/IP：1組、Weigand26/34讀卡器：2組

礦井卡外觀尺寸：長42mm×寬35mm×高12mm

礦井卡外殼顏色：白色外殼，橙色硅膠保護套

礦井卡外殼材料：ABS、硅膠

礦井卡電池壽命：2年（卡片發送周期為0.5秒）至10年(卡片發送周期為30秒)

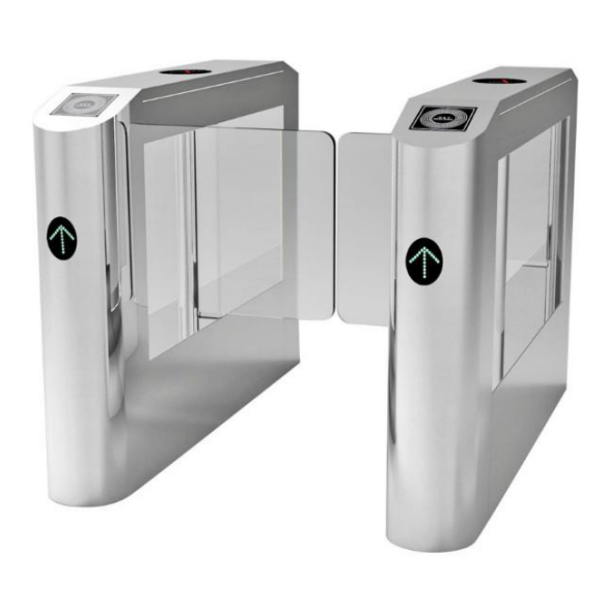

5、通道閘機

搭配礦井管理系統使用，控制人員刷卡進出。

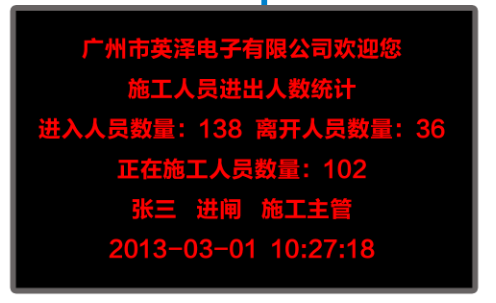

6、LED顯示屏

與礦井管理系統搭配使用，人員信息可實時傳輸?shù)斤@示屏上，人員信息一目了然。

可根據顯示內容定制大小尺寸、支持多種顯示模式、支持TCP/IP通信方式，單紅色；可統計礦井下每個區域有多少人在作業。

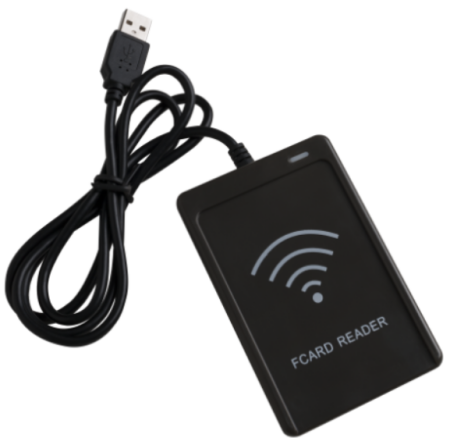

7、發卡器

通過USB方式與電腦連接，對人員信息進行授權管理。

供電：USB直接供電 （5VDC 小于100毫安）

輸入格式： EM ID卡，或MF1 IC卡

讀卡距離： 1-6cm（該參數為實際距離，感應的距離與卡片的類型相關）

外觀尺寸： 106×82×25mm

五、礦井管理系統的特點

1、礦井卡設計外觀精美，結構牢固，防水防潮，可適用于不同環境的場合；

2、靈活性強，礦井卡讀卡距離有近、中、遠三種距離模式供選擇；

3、讀卡能力強，能進行快速精準計算；

4、讀卡距離遠，讀卡速度快；

5、系統采用高頻傳輸信號，不受雨、雪天氣的影響；

6、卡片采用防撞設計，針對礦井施工的復雜環境設計了專用的硅膠保護套，可防止撞擊對卡片造成損傷，有效提高卡片的使用壽命。

7、管理人員能夠隨時掌握井下人員和移動設備的總數及分布狀況；系統能跟蹤所有人員下井情況、每個礦工入井、出井時間及運動軌跡，以便于用戶進行更加合理的調度和管理。

8、可以通過系統能跟蹤所有人員位置情況，進一步確定人員位置及數量，進行安全區域人數統計，及時采取相應的救援措施，提高應急救援工作的效率。

六、礦井管理系統的安裝方法與注意事項

1、 安裝天線

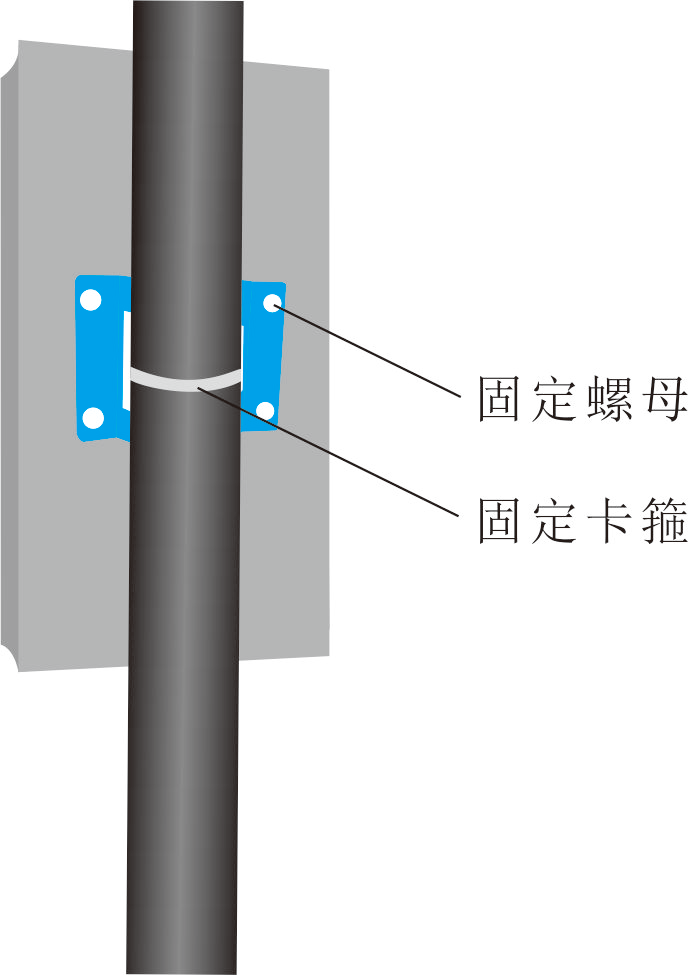

安裝天線具體圖解

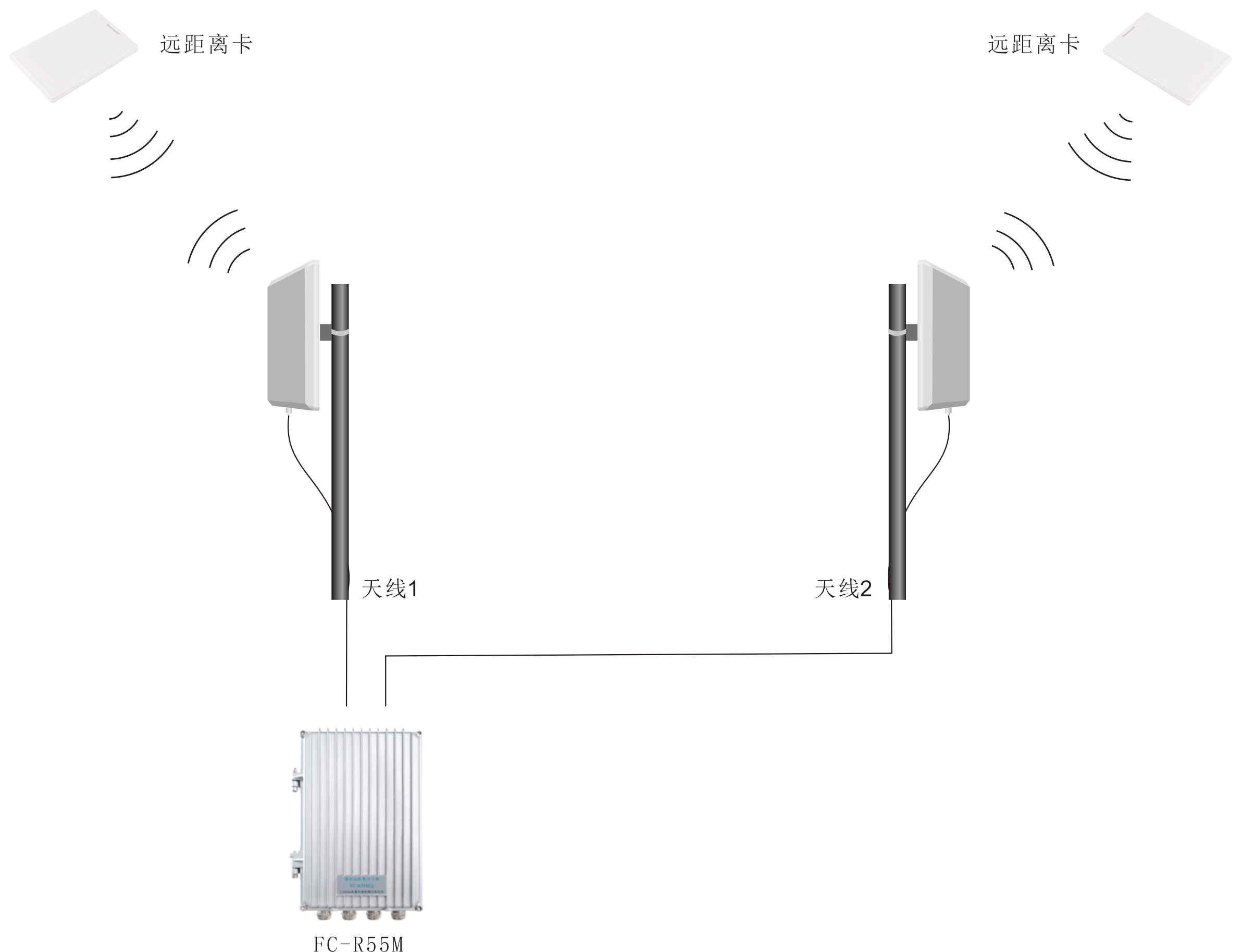

安裝天線位置圖解

1） 根據包裝盒內固定物件安裝天線，將包裝盒內用于固定的鐵片上的孔對準天線上的螺絲，用螺母將其鎖緊。

2） 根據需求找到安裝天線的合適地方，將立桿佇立于此，再在立桿上找到合適高度和角度后，將天線緊挨立桿，調整到合適的位置。

3） 用卡箍將天線與立桿固定，則天線安裝完畢。

4） 一個遠距離讀卡器配有兩個高增益天線，兩個天線安裝時應背向而立。

2、 固定讀卡器主體外殼

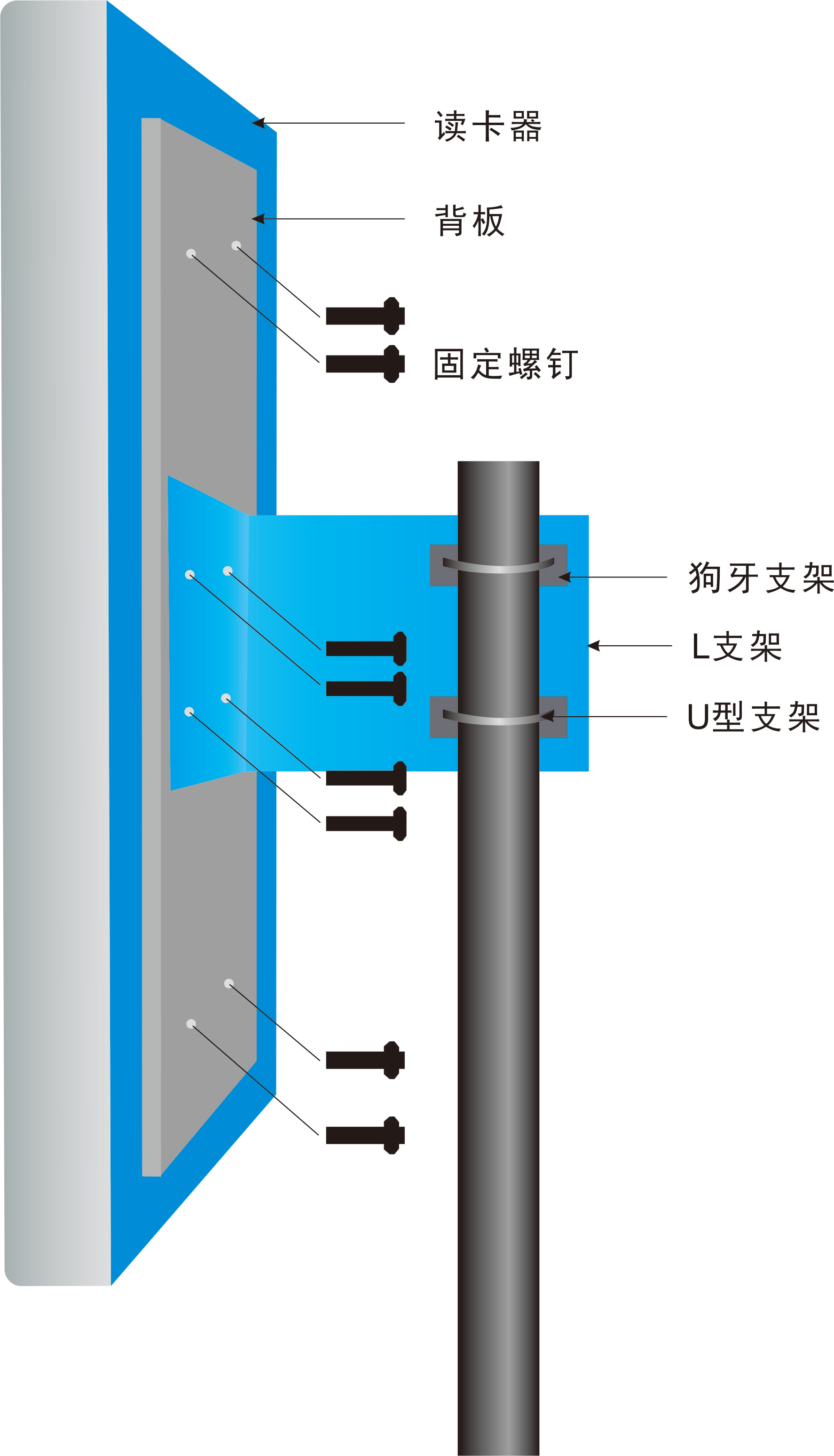

如需將讀卡器固定在立桿上：

1）組裝好U型支架、狗牙支架和L型支架。

2）把組裝好的支架套在固定桿上，鎖緊螺絲。

3）把鋁制背板固定在L支架上。

3、應用須知

1、安裝時應注意防雷事項。

2、讀卡器應避免在高壓附近環境工作。

3、電源應采用穩壓DC12V電源。

4）用固定螺釘將讀寫器固定在背板上。

5）連接通信、信號等線路，檢查無誤后連接電源線。通電測試檢查，正常無誤后把主體和底蓋用螺絲固定即可。

4、電源應保證DC12V 1A以上電流，保障讀卡器所需電力。

5、應避開同類設備，同類設備會互相干擾。

6、卡片不能被金屬包裹，金屬會屏蔽讀卡。

7、卡片電池壽命由卡片發送周期來決定，周期越長電池壽命越長，請根據實際需要調整發送周期。

8、“讀卡模式”下不做權限判斷，不開門也不產生記錄，1秒鐘可讀取1000張卡片數據。（此模式普遍應用于家校通系統）

   9、“門禁模式”下支持權限判斷，可判斷卡片是否為合法卡。支持開門、保存讀卡記錄。1秒鐘可處理20張卡片數據的讀取、權限判斷、執行開門或報警、保存記錄等。（此模式普遍應用于停車場系統）

10、RS232、RS485、WIEGAND等通信帶寬較小，當讀卡器一次性讀到多張卡時，卡片會有一個排隊傳送數據的過程。

11、各通信接口的接線距離應嚴格按要求來進行。TCP/IP線在100米內，RS485線在1200米內，RS232線在10米內。

12、交流電源線長度不能超過100米，直流電源線長度不能超過20米。

13、讀卡使能接口處于短路狀態時，支持讀卡。不處于短路狀態時，不讀卡。

14、如果使用出入流判斷功能，應注意如下問題：

1）設置讀卡模式為“純讀卡器模式”。

2）使用雙天線，兩個天線之間盡量保持10米以上距離，以防信號重疊。

3）天線應采用定向高增益天線，兩個天線分別朝出方向和入方向。

4）判斷出入流時不支持韋根功能。

5）根據環境設置讀卡間隔參數（需要多次實驗來確定合適的值）。

6）根據環境設置讀卡距離（從“近距離模式”開始測試，如果“近距離模式”可以讀到往來的全部卡則可使用“近距離模式”，無需使用“中距離模式”）。

7）應保障卡片電池與讀卡性能屬于最佳狀態，如果卡片因為電池或其它原因?qū)е陆?jīng)常不被讀到，應更換電池或更換卡片。

8）一個讀卡區域內不能有兩個讀卡器，如果需要兩個讀卡器請分開安裝，避免互相干擾。

4、產品防雷事項

1、為保證防雷效果，可對實芯線路加裝相應的防雷器，并按照標準做好布線、接地等工作。防雷器到保護設備間的連線應盡量短，不宜超過0.5米。

2、防雷器均須保證接地良好，符合國家標準。

3、整個布線采取屏蔽處理，并將屏蔽線兩端接地，或埋地布線。

4、網絡線、RJ-45接頭應采用正規產品，線序正確、接頭制作良好。

4、使用過程中，規定一定的周期下載數據，正常為一星期或者半個月；

5、由專門管理人員處理數據，對巡更數據進行存儲備份、將有關查詢和統計報表提交管理部門。

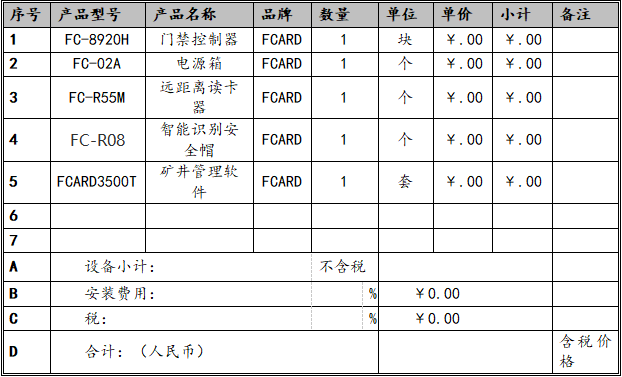

七、礦井管理系統配置清單

八、售后服務

英澤電子以客戶第一、服務第一的宗旨，進行系統的售后服務工作，對合同設備向客戶提供一年保修，終身維護的售后服務政策,具體如下：

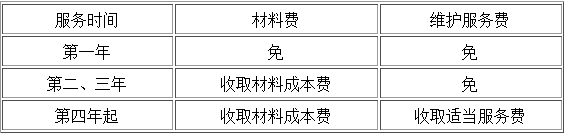

售后服務標準

注：如客戶要求軟硬件功能的改進、擴容不在保修之列，但我方應繼續為客戶提供最優惠的服務。

1、保修服務：

1）系統中由本公司提供的所有設備，均由我公司保證享有終身維護的服務，但在保修期之后，須收取一定的維護成本費用。

2）設備在運往安裝現場前，在公司進行系統24-72小時聯機通電試驗。

公司委派專職人員負責工程的保養維修工作。公司內存有全部的施工圖紙及相關的技術料和合同，不會因原施工人員變動而受影響。

3） 系統質保期為一年（自系統驗收日算起）。

4）在質保期內，對于系統設備的損壞（人為的及不可抗拒因素造成的除外）給予保修或更換。

5）系統工程安裝、調試完畢交付使用后，本公司將對系統操作人員進行專業培訓，使操作人員能正常完好的使用本系統各種設備。

6）在質保期內系統發生故障（非人為因素），一般情況將在接到報修后24小時內派工程師趕赴現場；緊急情況我公司將在接到報修后4小時內派工程師趕赴現場進行搶修。

2、對于下列原因?qū)е碌漠a(chǎn)品故障、工作異常或損壞，不在免費保修范圍內。

（1）人為操作不當導致設備之損壞。

（2）使用環境或條件不當，如電源不合、環境溫度、濕度、雷擊等而導致設備損壞。

（3）不可抗力導致的設備損壞，如地震、火災等原因。

（4）由未經我公司授權的人員進行維修而導致的設備損壞。
