煤礦事故的頻繁發生，使國家對煤礦安全的要求也越來越高，然而煤礦普遍存在入井人員管理困難，井上人員難以及時掌握井下人員的動態分布及作業情況，尤其是一些關鍵崗位監管失控會帶來嚴重安全隱患，一旦事故發生，對井下人員的搶救又缺乏可靠信息，搶險救災、安全救護的效率低。針對該現狀，英澤電子推出FC-R55M、FC-R10M、FC-R05M礦井出入統計門禁系統，該系統將為煤礦井下人員考勤、人員定位和人為事故預防管理起非常重要的作用。

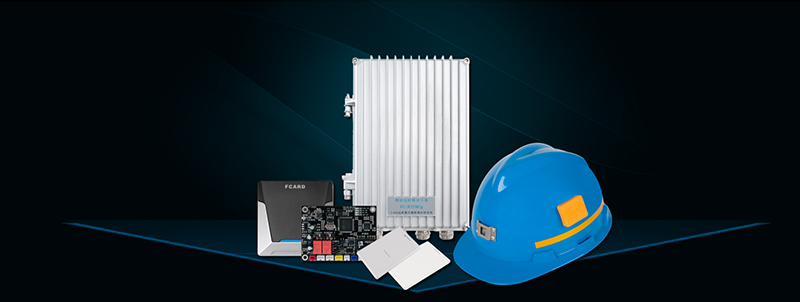

礦井出入統計門禁系統主要用于礦井，隧道施工，化工工廠，建筑工地，核電基地，野戰部隊等場所。該系統礦井卡可固定于礦井人員穿戴的安全帽上，或隨身攜帶，或放置于車輛上，通過遠距離讀卡器自動識別卡號，可將它們所處的位置和最新記錄信息上傳至控制系統。 礦井出入統計門禁系統的硬件主要包括安全帽礦井卡、2.4G遠距離卡、2.4G二合一遠距離卡和礦井遠距離讀卡器，礦井卡用于上傳攜帶者對應的人員卡號編號，而礦井遠距離讀卡器主要用于記錄讀卡信息并將數據上傳至控制系統。支持2組Weigand輸出、2組讀卡使能輸入、2組開門繼電器輸出、1組報警繼電器輸出，采用RS485、RS232、TCP/IP多重通信方式，支持存儲5.5萬張用戶卡與22萬條記錄。

系統優勢：

1、礦井卡設計外觀精美，結構牢固，防水防潮，可適用于不同環境的場合；

2、靈活性強，礦井卡讀卡距離有近、中、遠三種距離模式供選擇；

3、讀卡能力強，能進行快速精準計算；

4、讀卡距離遠，讀卡速度快；

5、系統采用高頻傳輸信號，不受雨、雪天氣的影響；

6、卡片采用防撞設計，針對礦井施工的復雜環境設計了專用的硅膠保護套，可防止撞擊對卡片造成損傷，有效提高卡片的使用壽命。

7、管理人員能夠隨時掌握井下人員和移動設備的總數及分布狀況；系統能跟蹤所有人員下井情況、每個礦工入井、出井時間及運動軌跡，以便于企業進行更加合理的調度和管理。

8、可以通過系統能跟蹤所有人員位置情況，進一步確定人員位置及數量，進行安全區域人數統計，及時采取相應的救援措施，提高應急救援工作的效率。

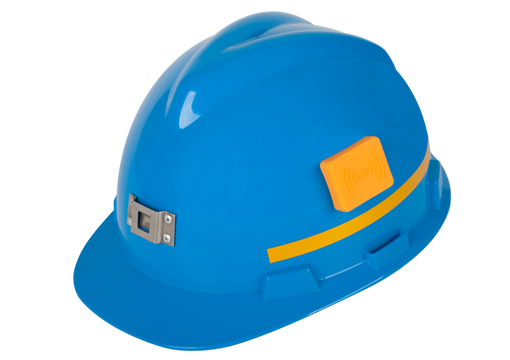

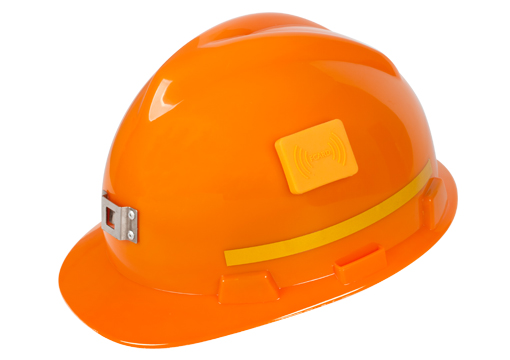

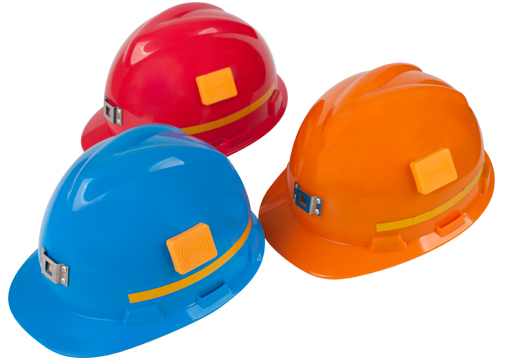

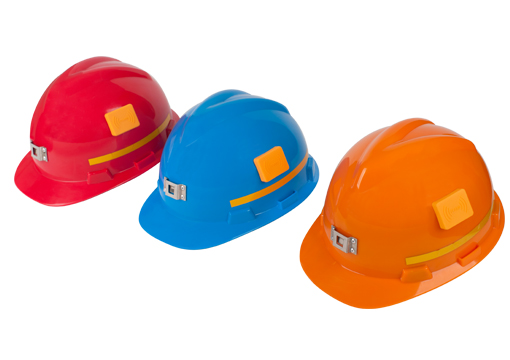

R01

技術參數：

工作電壓：DC3.3V(自帶一節2032紐扣電池供電)

平均工作電流：<10uA

工作溫度：-25℃至75℃

工作濕度：10%-90%

工作頻率：2.4GHz

讀卡能力：1000張/秒，60時速內不減速可正常讀卡

讀卡速度：0.5s-60s可設

通信間隔：0.5s-60s可設

讀卡距離：近（0-5米）、中（0-20米）、遠（0-60米）三種模式可選

通信方式：RS485：1組、TCP/IP：1組、Weigand26/34讀卡器：2組

礦井卡外觀尺寸：長42mm×寬35mm×高12mm

礦井卡外殼顏色：白色外殼，橙色硅膠保護套

礦井卡外殼材料：ABS、硅膠

礦井卡電池壽命：2年（卡片發送周期為0.5秒）至10年(卡片發送周期為30秒)

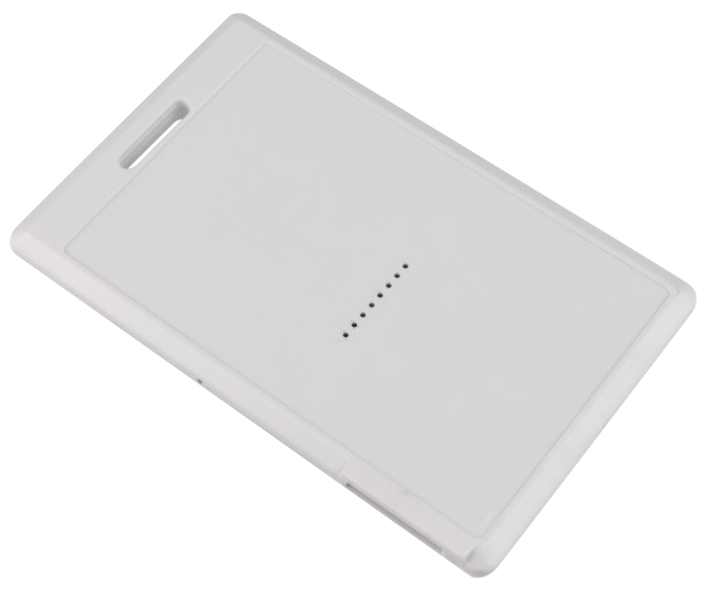

R02

技術參數：

工作電壓：DC3.3V(自帶兩節2032紐扣電池供電)

平均工作電流：<20uA

工作溫度：-25℃至75℃

工作濕度：10%-90%

工作頻率：2.4GHz

讀卡能力：1000張/秒，60時速內不減速可正常讀卡

讀卡速度：0.5s-60s可設

通信間隔：0.5s-60s可設

讀卡距離：近（0-30米）、中（0-80米）、遠（0-180米）三種模式可選

通信方式：RS485：1組、TCP/IP：1組、Weigand26/34讀卡器：2組

卡外觀尺寸：長85mm×寬55mm×高7mm

礦井卡外殼顏色：白色外殼

礦井卡外殼材料：ABS

礦井卡電池壽命：2年（卡片發送周期為0.5秒）至10年(卡片發送周期為30秒)

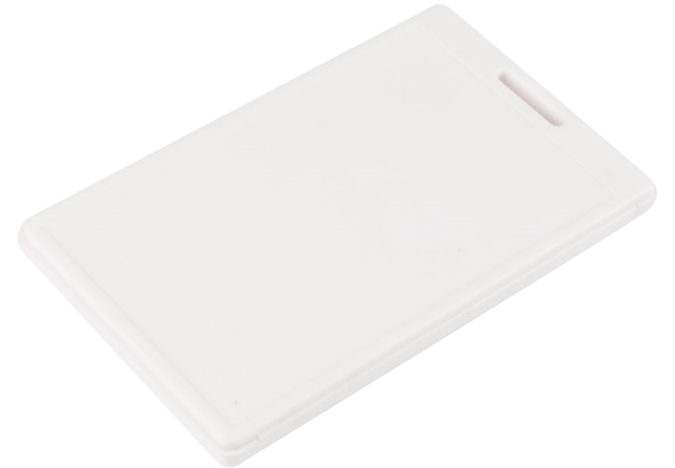

R03

技術參數：

工作電壓：DC3.3V(內置鋰離子電池供電)

平均工作電流：<20uA

工作溫度：-25℃至75℃

工作濕度：10%-90%

工作頻率：2.4GHz

讀卡能力：1000張/秒，60時速內不減速可正常讀卡

讀卡速度：0.5s-60s可設

通信間隔：0.5s-60s可設

讀卡距離：近（0-30米）、中（0-80米）、遠（0-180米）三種模式可選

通信方式：RS485：1組、TCP/IP：1組、Weigand26/34讀卡器：2組

卡外觀尺寸：長85mm×寬55mm×高5mm

礦井卡外殼顏色：白色外殼

礦井卡外殼材料：ABS

礦井卡電池壽命：2年（卡片發送周期為0.5秒）至10年(卡片發送周期為30秒)

使用須知：

1、礦井卡安裝在礦井安全帽上時，注意按照安裝孔位圖打孔，確保礦井卡與安全帽卡位穩固。

2、礦井卡片的休眠周期，根據使用環境和場景進行設置，一般常用休眠周期為3到5秒。

3、礦井卡電池使用壽命到期，更換電池需要按照規范的操作步驟更換電池，防止因拆卸不當造成卡片損壞。

4、安裝時應注意防雷事項。

5、讀卡器應避免在高壓附近環境工作。

6、電源應采用穩壓DC12V電源。

7、電源應保證DC12V 1A以上電流，保障讀卡器所需電力。

8、應避開同類設備，同類設備會互相干擾。

9、卡片不能被金屬包裹，金屬會屏蔽讀卡。

10、卡片電池壽命由卡片發送周期來決定，周期越長電池壽命越長，請根據實際需要調整發送周期。

使用場所：

用于煤業、金屬礦業等礦井，隧道施工，化工工廠，建筑工地，核電場所，野戰部隊等場所。

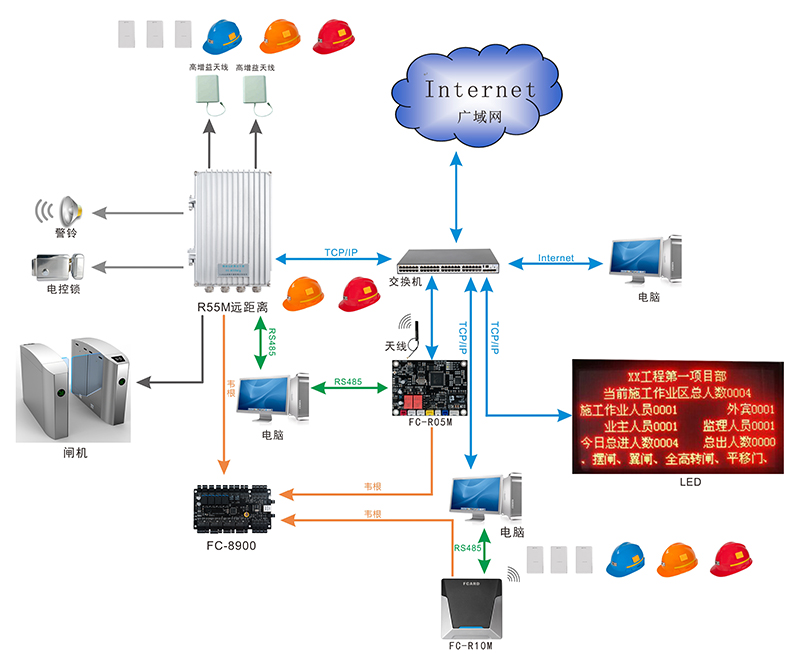

遠距離讀卡系統結構圖：
