你好，我們購買了你們的水控機，有一體機也有分體機，請?zhí)峁┮幌陆泳€圖，還有系統結構圖，謝謝！

您好，感謝您購買我們公司的智能刷卡水控機，您可以參考下以下的圖片：

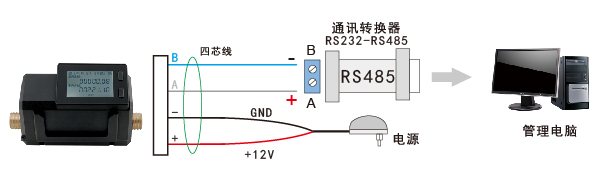

一體式水控機接線圖：

水控機的四芯線，灰色線接RS485的A，藍色線接RS485的B，再將RS485插入電腦，通過電腦中的消費軟件對水控機進行管理，再將紅色和黑色的線分別接入12V直流電源的正極和負極。當線連接好后，再將電源適配器插入220V市電，給設備供電。

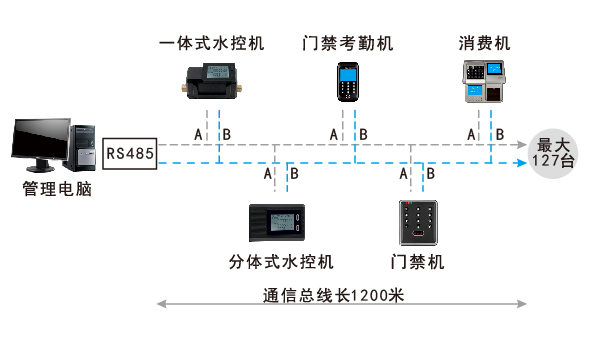

一體式水控機系統結構圖：

注意：在連線時需要留意A線和B線，請勿接錯，接錯會導致整個系統無法正常通信。

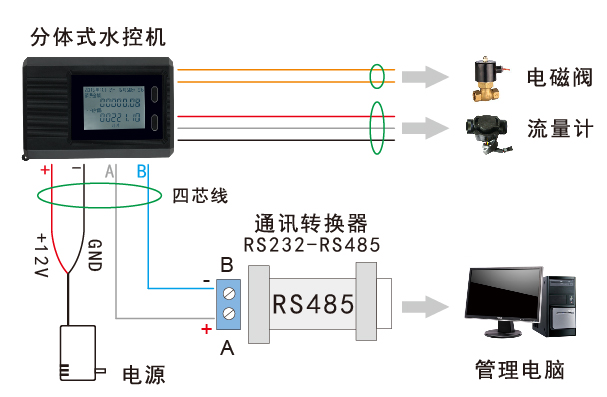

分體式水控機接線圖：

水控機的四芯線，灰色線接RS485的A，藍色線接RS485的B，再將RS485插入電腦，通過電腦中的消費軟件對水控機進行管理。將紅色線和黑色線分別接入12V直流電源的正極和負極。二芯線和三芯線分別接電磁閥和流量計。當線連接好后，再將電源適配器插入220V市電，給設備供電。

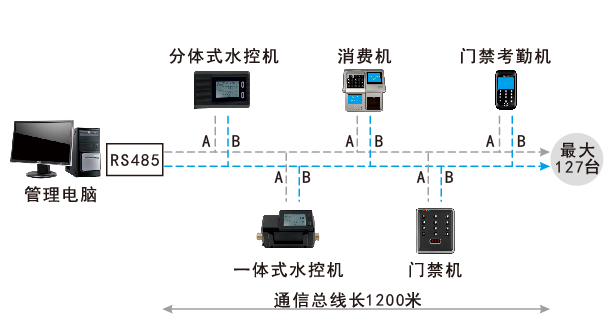

分體式水控機系統結構圖：

注意：在連線時需注意A線、B線，請勿接錯，接錯會導致整個系統無法正常通信。

如果您還有什么不明白的地方，可以隨時問我們，我們會及時向您解答，給您指導的。
